Kapasitör Vebası ve ESR Değerleri

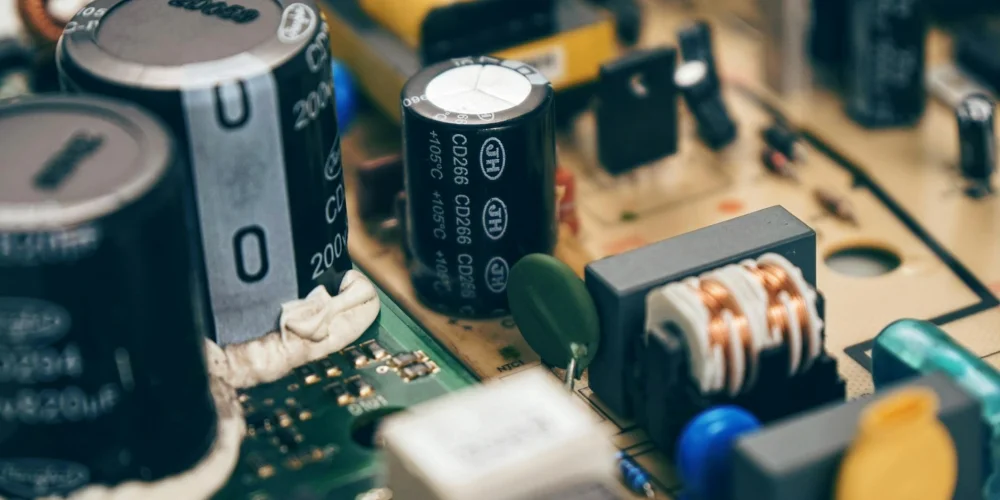

iMac güç kaynakları, dar alanda yüksek ısıda çalıştığı için elektrolitik kondansatörlerin (Caps) ömrü hızla tükenir. Şişmiş bir kapasitör gözle anlaşılır, ancak bazen dışı sağlam görünen bir kapasitörün içi kurumuş olabilir. Bunu anlamak için ESR (Eşdeğer Seri Direnç) metre kullanılır. Kuruyan kapasitörler voltajı filtreleyemez ve anakarta dalgalı (Ripple) akım göndererek sistemin kararsız çalışmasına veya kapanmasına neden olur. Onarımda, 105°C sıcaklığa dayanıklı, düşük ESR'li Japon malı (Rubycon, Nichicon) kapasitörler kullanılmalıdır.

Güvenlik Uyarısı: 400 Volt Tehlikesi

iMac PSU'sunu tamir etmek, laptop tamirine benzemez. Ünite fişten çekilse bile, giriş katındaki büyük filtre kapasitörü üzerinde günlerce ölümcül seviyede (300V-400V) elektrik yükü kalabilir. Müdahale etmeden önce, yüksek wattlı bir direnç (bleeder resistor) veya bir akkor ampul kullanılarak bu kapasitörün güvenli şekilde boşaltılması (deşarj) şarttır. Tornavida ile kısa devre yaptırmak kıvılcım ve metal erimesine yol açar.

PFC Devresi ve Sigorta Atması

Eğer iMac fişe takıldığı an evdeki sigortayı attırıyorsa, PSU girişindeki MOSFET transistörler veya köprü diyot (Bridge Rectifier) kısa devre yapmıştır. Bu genellikle şebeke voltajındaki ani yükselmelerden kaynaklanır. Sadece sigortayı değiştirmek yetmez; kısa devreye sebep olan yarı iletken parçaların da değiştirilmesi gerekir, yoksa yeni takılan sigorta da anında patlar.
